DINAK Kupferschornstein Bausatz 8,7m

Doppelwandiger Kupferschornstein Bausatz 8,7 m

Kupferschornsteinbausätze von Ø 80 mm – Ø 300 mm.

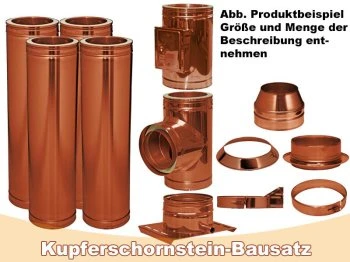

Lieferumfang:

1 x Grundplatte mit Kondensatablauf
Die Grundplatte (auch Kaminfuß) mit Kondensatablauf ist das Grundelement des Schornsteinbausatzes. Grundplatte für Bodenmontage (Fundament von 400 mm x 400 mm nötig) oder als Wandstütze/ Konsole, im Falle einer Wandmontage.

1 x T-Anschluss 90 Grad
Verbindet mittels einer Wanddurchführung  die Feuerstelle mit dem Kupferschornstein

1 x Reinigungselement ( Prüföffnung ) mit Kasten u. Tür
Mittels dieses Reinigungselements kann vom Schornsteinfeger geprüft werden, ob der Schornstein im Inneren verunreinigt ist. Die Reinigung befindet sich unter dem T-Stück und über der Grundplatte/ dem Kondensatableiter.

1 x Abgaskupplung Übergang ew-dw
Dieses Element ermöglicht es ein Doppelwandigen Schornstein auf Einwandiges Rauchrohr zu reduzieren.

Längenelemente
Doppelwandige Längenelemente die mittels Steckverbindung aufeinandergesetzt werden.

Höhe | Anzahl Längenelemente
8,7 m = 7 St. Längenelement 930 mm / 1 St. 460 mm

Anzahl  Wandhalter
Mit dem Wandhalter wird der Kupferschornstein am Mauerwerk oder an der Tragkonstruktion befestigt.

• Von 6,2 m bis 8,7 m: 2 Wandhalter

1 x Wetterkragen
Der Wetterkragen oder aber auch Regenkragen wird als Abdichtung der Dachdurchführung, gegen Niederschlag eingesetzt

1 x Mündungsabschluss
Der Mündungsabschluss wird als Abschlusselement auf den Schornstein aufgesetzt, um die innenliegende Isolierung vor Feuchtigkeit und Nässe zu schützen.

Durchmesser 80 und 100 werden werksmäßig mit Dichtungen geliefert.
