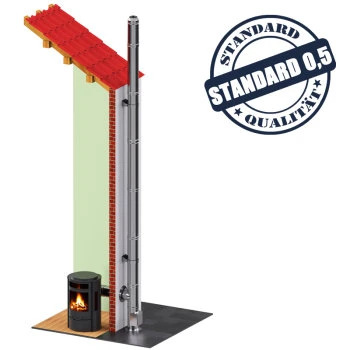

Edelstahlschornstein Bausatz Doppelwandig 9,7 M SWDORO05 DW 180

Doppelwandiger Edelstahlschornstein Bausatz in 0,5 mm Standard Ausführung, was bedeutet, dass das Innenrohr des Schornsteins eine Stärke von 0,5 mm Edelstahl besitzt. In vielen verschiedenen Durchmessern von 80 mm bis 200 mm erhältlich.
Im Schornstein Bausatz finden Sie alle Bauteile für eine passgenaue und regelkonforme Montage. Die notwendige Zulassung für die Abnahme des Schornsteinfegers liegt der Lieferung bei. Sie können den Edelstahlschornstein nach Belieben und ganz individuell erweitern oder gestalten, dank der Steck-Bauweise. Bitte bedenken Sie, dass alle Elemente eine 6 cm Einsteckmuffe besitzen.
Die Schornstein-Bausätze sind ohne weiteres Zubehör für einen Wandabstand von 5cm und zur Bodenmontage ausgelegt. Sollten Sie den Schornstein an der Wand befestigen wollen, müssen Sie ein tragendes Element wie eine Konsole oder Wandstütze mitbestellen. Oder haben Sie einen größeren Wandabstand, durch das umgehen eine Regenrinne o.ä. benötigen Sie einen längeren flexibelen Wandhalter.
Eine Auflistung für Schornsteinzubehör finden Sie unter der Beschreibung.
Die Dämmstärke bei unseren doppelwandigen Schornsteinsystemen beträgt 30 mm Mineralwolle. Somit können Sie den Außendurchmesser des Schornsteins ermitteln indem Sie Innendurchmesser + 60 mm rechnen.
Hochwertige Edelstahl-Schornsteinsysteme, günstig und direkt vom Hersteller Schornsteinwelt-Großhandel. Gern helfen wir Ihnen auch bei der Erstellung eines Angebotes oder nutzen Sie unseren Schornsteinkonfigurator.

Gesamthöhe ( gestreckte Länge ) des Edelstahlschornsteins ca. 9,7 m

Lieferumfang:

• 1 x Grundplatte mit Kondensatablauf seitlich
  Die Grundplatte (auch Kaminfuß) mit Kondensatablauf ist das unterste Element des Edelstahlschornsteinbausatzes. Sie können die Grundplatte sowohl auf dem Boden (bitte fertigen Sie ein etwa 400 x 400 mm großes Fundament), als auch auf einer Wandstütze/ Konsole (im Falle einer Wandmontage) befestigen.
• 1 x T-Anschluss 90 Grad
  Verbindet mittels einer Wanddurchführung die Feuerstelle mit dem Edelstahlschornstein
• 1 x Reinigungselement ( Prüföffnung ) mit Kasten u. Tür
  Mittels dieses Reinigungselements kann vom Schornsteinfeger geprüft werden, ob der Schornstein im Inneren verunreinigt ist. Die Reinigung befindet sich unter dem T-Stück und über der Grundplatte/ Kondensatableiter.
• 1 x Abgaskupplung Übergang ew-dw
  Dieses Element ermöglicht es ein Doppelwandigen Edelstahlschornstein auf Einwandiges Rauchrohr zu reduzieren.
• 8 x Längenelement 1000 mm
  Doppelwandige Längenelemente die mittels Steckverbindung aufeinandergesetzt werden um. So kann der Edelstahlschornstein unterschiedliche Höhen haben.
• 1 x Längenelement 500 mm
  Doppelwandige Längenelemente die mittels Steckverbindung aufeinandergesetzt werden um. So kann der Edelstahlschornstein unterschiedliche Höhen haben.
• 3 x Wandhalter 50 mm starr
  Wandhalter starr – 50 mm. Mit dem Wandhalter wird der doppelwandige Edelstahlschornstein am Mauerwerk oder an der Tragkonstruktion befestigt.
• 1 x Wetterkragen ( Wandrosette )
  Der Wetterkragen oder Regenkragen wird als Abdichtung der Dachdurchführung gegen Niederschlag eingesetzt
• 1 x Mündungsabschluss
  Der Mündungsabschluss wird als Abschlusselement auf den Schornstein aufgesetzt, um die innenliegende Isolierung vor Feuchtigkeit und Nässe zu schützen. Somit wird der Mündungsabschluss zu einem unentbehrlichen Element für Ihren Aussenschornstein.
• alle notwendigen Klemmbänder mit Schnell-Schraubverschluss

Lieferhinweis:

Aufgrund der Produktionsumstellung wird je nach Verfügbarkeit, anstelle der Grundplatte und Prüföffnung alternativ das Kombi-Bauteil “ Grundplatte mit Kondensatablauf und integr. Reinigung “ versendet.
